纏繞夾砂玻璃鋼管道的生產工藝和結構簡介
添加時間：2013-4-6 錄入：本站 來源：原創
生產工藝
玻璃鋼管生產工藝過程已全部使用微機計算控制產品成型，選用不同的玻璃纖維制品與樹脂，自動控制噴淋與纏繞。生產工藝過程分四個工序。
1、內襯成型
2、纏繞夾砂成型
3、固化、修整
1、 脫模
四、管結構
按工況條件、溫度、壓力、介質、載荷受力狀態，結構尺寸進行材料選擇及結構設計。
（一）、結構組成
1、防腐防滲內襯層：厚度δ1=1.5~2mm
2、結構層（即受力層）厚度δ2根據計算得出
3、外保護層：厚度δ3=0.25~0.5mm
(二)、結構形式

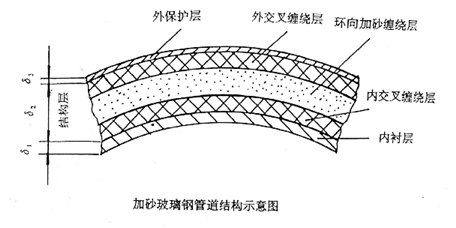

內襯、多層交叉纏繞（夾砂），外保護層組合結構。（如下圖）：
.png)
（三）、結構計算
|
材料系數管材料名稱 |
粗糙度K（mm） |
流量系數C（實測 ） |
摩擦系數（測定） |
管徑計算DN（mm） |
管壁厚度t（mm） |
|
玻璃鋼管 |
0.0015~0.01 |
150 |
0.013 |
900 |
11.1 |
|
碳鋼管 |
0.1~0.2 |
110 |
0.316 |
900 |
10 |
|
鑄鐵管 |
0.26~0.3 |
100 |
0.573 |
900 |
19.2 |
|
水泥管 |
0.3~3.4 |
100 |
0.724 |
1000 |
80 |
(四)、結構材料：
|
管結構 |
材料名稱 |
作用 |
|
內襯防腐防滲層δ1 |
玻璃纖維表面氈 |
內防腐層采用無毒樹脂，樹脂含量在90%以上 |
|
玻璃纖維短切氈 |
樹脂含量70%左右 |
|
|
中間結構層δ2 |
纏繞與夾砂 |
用于結構層提高 力學性能，樹脂含量40%左右 |
|
外表面防護層δ3 |
樹脂膠 |
用于防止土壤中介質對結構層的侵蝕 |
